顎式破碎機—安裝

本機是由制造廠裝配、經過空載試車后成臺提供的大型機器，分部件運輸，用戶收到產品后應按照裝箱單仔細清點，以便發現和排除運輸過程中可能帶來的問題。

由于本機在工作時振動量較大，因此機器應安裝在鋼筋混凝土結構的基礎上，基礎的重量大致可取為本機器重量的8-10倍，地基的深度要大于該處土地凍結的深度，基礎圖提供的尺寸為主機和電動機地腳螺栓的相對位置以及相關的其它參數，不作為施工圖。安裝地腳螺栓處必須留出預留孔，作為二次灌漿的依據。下料槽的高度和大小根據下部的出料方式由現場決定。
二次灌漿的水泥牢固后再擰緊地腳螺栓。在這些過程中必須用水平儀測定機器的水平度，水平度的偏差在機架前墻的寬度范圍內控制在2毫米以下，機架水平度的檢驗尤為重要，它可確保進料口位置不至因偏斜而使破碎機在工作時發生單邊進料等現象，避免因負荷不均而損壞設備。
安裝電動機時除檢查與主機的距離外，還應檢查電動機皮帶輪與主機槽輪中心平行相對應，以確保所有的三角皮帶有效一致地工作。
排料口尺寸大小應按所需產品的粒度和處理能力進行調整，在調整排料口時應先松開拉緊彈簧，待調整好后，再適當調整彈簧的脹緊程度，以防肘板在工作時脫落，詳見調整部件。

顎式破碎機的操作

空載試車

連續運轉2小時，軸承溫升不超過30℃。
所有緊固件應牢固，無松動現象。
飛、槽輪運轉平穩。
所有磨擦部位無擦傷，掉屑和研磨現象，無不正常的響聲。
排料口調整范圍應符合要求。

帶載試車

當空載試車合格后方可加料進行帶載試車。

破碎機不得有周期性或顯著的沖擊聲。
最大給料粒度應符合設計規定。
連續運轉8h,軸承溫升不得超過30°C。

破碎機啟動前的準備工作

檢查軸承的潤滑；肘板與動顎、調整座上肘板墊的接觸等情況是否良好，肘板與肘板墊接觸處是否有足夠的潤滑脂
檢查所有緊固件是否堅固。
檢查飛、槽輪配重中心位置是否正確，槽輪配重中心應通過主軸中心孔與主軸偏心孔相對應180度成為一條直線。
檢查傳動皮帶是否安裝正確和情況良好，若發現皮帶破損應及時更換，當皮帶或槽輪上有油污時應用干凈抹布及時擦凈。
檢查防護裝置是否良好，若發現防護裝置有不安全現象，應及時排除。
檢查破碎腔內有無物料或其它雜物，若有時應清除干凈。
檢查調整墊片是否安裝正確和壓緊。

破碎機的啟動

經檢查、證明機器與傳動部件情況正常后方可啟動。
本機只準在無負荷情況下啟動。
啟動后若發現不正常現象時應立即停止啟動，必須查明原因排除異常后方可再次啟動破碎機。

破碎機的使用

破碎機正常運轉后方可開始投料。
應將破碎物料均勻地加入破碎腔內，避免側面加料或堆滿加料，以防止單邊過載、負荷突變或阻塞。
停車前應首先停止加料，待破碎腔內的破碎物料全部排出后，方可關閉電動機。
在破碎時若因破碎腔內物料阻塞而造成停滯時，應立即關閉電動機，必須將物料清除后方可再啟動破碎機。
固定顎板和活動顎板當一端磨損后，可上、下調頭使用。
破碎機使用一定時間后，應重新緊固所有緊固件。

顎式破碎機的維修-潤滑

為保障機器的正常運轉和延長使用壽命，應定期注油潤滑。
加入軸承座內的潤滑脂應為容積的50%-70%，每3-6個月更換一次。在換潤滑脂時應用潔凈的汽油或煤油仔細清洗滾柱軸承的滾道等部位，清洗時應打開軸承座下的放油孔。
本機采用潤滑脂應根據機器使用的地區、氣候等條件決定，一般可采用鈣基，鈉基或鈣鈉基潤滑脂，在潤滑脂較干燥時，可用稀油與潤滑脂調和后使用。
肘板與肘板墊之間只需在裝配或檢修時，在其接合面處加上適量的潤滑脂即可。
潤滑部件系用來把潤滑油方便可靠的注入潤滑點的機構，潤滑時間以圖中所示時間為準。（本機共4個潤滑點，分別為四只軸承處）。

顎式破碎機—故障和排除方法

飛輪旋轉但是動顎停止轉動
破碎板抖動并產生撞擊聲
推力板支座中產生撞擊聲或其他不正常聲音
飛輪松動
破碎產品粒度增大
破碎腔堵塞，主電機的電流高于正常運轉電流
軸承溫度過高

破碎機設備—故障和排除方法.pdf 下載

獲取整套破碎機設備保養資料

顎式破碎機—日常維護須知

日常維護

檢查顎頭是否緊固、是否磨損 [每天]

檢查邊護板是否緊固、是否磨損 [每天]

檢查卸料嘴確保附近沒有碎片、鋼鐵等雜物 [每天]

檢查所有的螺栓是否緊固 [每天]

檢查肘板 [每天]

檢查肘板是否有裂縫 [每天]

檢查肘板彈簧，確保沒有損壞并且調整平衡 [每天]

檢查空機運轉聲音，如果有雜音請緊固肘板彈簧 [每天]

檢查飛輪是否有裂縫 [每周]

每天檢查機器停機時間，每天記錄下來檢查下降趨勢 [每周]

定期檢查軸承溫度，記錄下來并且觀看其上升趨勢 [每周]

檢查所有皮帶，確保其沒有磨損 [每周]

歐版顎式破碎機—安裝

本機由我公司裝配后成臺供應，用戶收到后，應仔細檢查，以便發現和排除在運輸中可能帶來的問題。機器安裝、調試和試運轉時應注意：

機器需安裝在避雨的地方，不可露天安裝。
電機需安裝在破碎機的后方，旋轉方向必須按照要求的方向，不得反向。
由于本機工作時振動較大，故需將機器安裝在混凝土基礎上。為了減少振動、噪音以及對附近建筑物基礎的影響，在破碎機和混凝土基礎中間墊以硬木墊板、橡膠板或其它減振材料。
基礎高度、深度和面積應按土質條件，當?shù)貧夂虻纫蛩鼐唧w確定，但混凝土下的土層必須夯實，寒冷區的基礎深度必須大于凍層。
基礎的排料槽要鋪設一層金屬板，并具有足夠的傾斜角度（最好大于50度），以免阻礙破碎后的產品順利排出。

調整與試運轉—調整

本機試機前需要調整排料口的大小及肘板與肘板座的接觸情況(看接觸是否完全)，排料口的大小的調整方式有兩種

①楔塊式調整方式： 調整時應先松開楔塊拉緊螺桿及鎖緊螺栓和彈簧，然后通過液壓缸（調整螺栓）推動調整楔塊，進而推動調整座及肘板，實現調整排料口大小的目的，調試結束后鎖緊液壓缸（調整螺栓），楔塊拉緊螺桿、滑塊鎖緊螺栓及彈簧。楔塊液壓調整方式的液壓站結構圖和原理圖見附錄

②墊片式調整方式： 當調整排料口時，首先適度擰松拉緊部件的拉桿螺母，松開彈簧，然后再松開擋塊螺栓，松開擋塊，擰緊頂絲螺栓（把液壓起頂機頭部裝入頂頭，旋入機架后的螺母內，將液壓起頂機的出油閥打開，扳動手柄），頂絲螺栓（頂頭）向前推動調整座，達到一定的開口度時，取出調整墊片，以達到增大排料口的需要；若放入調整墊片，則可達到減小排料口的需要。在達到用戶所需的排料口尺寸后，首先松開頂絲螺栓（可打開液壓起頂機的進油閥，扳動手柄，松開頂頭）調整座在動顎部件自重的推力作用下，調整座及調整墊片組向機架后墻靠攏，壓實，注意頂絲螺栓（頂頭）松開程度應達到調整座向后墻靠攏，壓實后而不相接觸，再擰緊擋塊螺栓，將擋塊與調整座與機架牢固，適度擰緊拉桿螺母收緊彈簧，即完成調整排料口的工作。
試機前必須確認各連接螺栓已擰緊，確認各活動部位已潤滑，潤滑站加油口位置（見右圖），潤滑方式采用干油集中潤滑站，干油集中潤滑站的結構圖見附錄，潤滑油脂用通用鋰基潤滑脂或復合鈣基潤滑脂。
先用人力搬動皮帶輪，確認運動不受阻礙，方可進行空車試驗。

調整與試運轉—空載試車

連續運轉2小時，軸承溫升不超過30℃。
最大給料尺寸應符合設計規定。
連續運轉8小時，軸承溫升不超過35℃。
調整楔塊與機架后箱間無明顯竄動。

使用與維護

啟動前的準備工作

仔細檢查軸承的潤滑情況是否良好，肘板的連接處是否有足夠的潤滑油。
仔細檢查所有緊固件是否完全擰緊。
仔細檢查傳動皮帶是否良好，若發現有破損現象時，應及時更換當皮帶或皮帶輪上有油污時，應用布將其擦凈。
檢查防護裝置是否良好，發現有不安全現象時，應及時排除。
檢查破碎腔內有無礦石或雜物。若有礦石或雜物時，則必須清理干凈，以確保破碎機空載啟動。

啟動

經檢查，證明機器各部件情況正常，方可啟動。
本機僅允許在無載荷情況下啟動。
啟動時，必須用鈴或信號事先預告。
啟動后，如發現有不正?，F(xiàn)象時，應立即停止運轉，待查明和排除不正常情況后，方可重新起動破碎機。

使用

破碎機正常運轉后，方可開始喂料。
正常工作情況時，軸承的溫升不應超過30℃，最高溫度不得超過70℃，超過上述溫度時，應立即停機，查明原因并加以消除。
停機前，應先停止喂料，待破碎腔內物料完全排出后，方可關閉電動機。。
檢查傳動皮帶是否安裝正確和情況良好，若發現皮帶破損應及時更換，當皮帶或槽輪上有油污時應用干凈抹布及時擦凈。
破碎時，如因破碎腔內物料阻塞而造成停機，應立即關閉電動機，將物料排出后，方可再啟動。
破碎機使用一段時間后，應將所有固定部位重新鎖緊。
肘板下方應注意經常清理，保持肘板與動顎間不夾塞雜物。

潤滑

經常注意并及時做好摩擦面的潤滑工作，確保機器正常運轉和延長設備的使用壽命。
本機所采用的潤滑脂為通用鋰基潤滑脂或復合鈣基潤滑脂。
加入軸承座內的潤滑脂為其空間容積的50%左右，每九個班補充加注一次，每3-6個月更換一次。換油時應用潔凈的汽油或煤油清洗滾珠軸承的滾道。
肘板與肘板座之間應注入適量的潤滑脂。

拆卸

①破碎機正常運轉后方可開始投料。

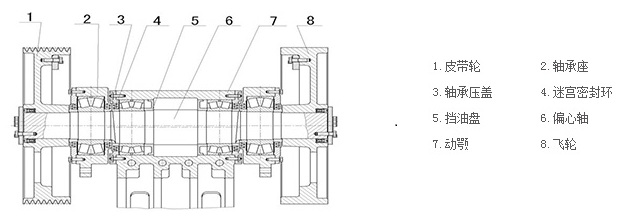

②偏心軸部分拆卸時可參考所附的簡圖進行拆卸（見下圖）

安全技術

本機操作人員，須經安全技術教育，方可操作。
嚴禁在運轉過程中從上面朝機器內窺測。
嚴禁在運轉時對機器做任何調整、清理或檢修工作。
嚴禁在設備運轉時用手直接在進料口或破碎腔內搬動和挪動礦石。
電氣設備應接地，電線應可靠絕緣，并裝在軟管內。

故障和排除方法：

主機突然停機(俗稱：悶車)

主機槽輪、動顎運轉正常，但破碎工作停止

產量達不到出廠標準

活動與固定顎板工作時有跳動或撞擊聲

肘板斷裂

彈簧斷裂

調整座斷裂

偏心軸彎曲或斷裂

動顎斷裂

機架軸承座或動顎內溫升過高

飛槽輪發生軸向左右擺動

機架開裂

機架后部產生敲擊聲

機架跳動嚴重

歐版顎破—故障和排除方法.pdf 下載

獲取整套破碎機設備保養資料

反擊式破碎機—安裝

本機裝配后成套供應，當用戶收到本機后，應對設備進行檢查和清點，以消除運輸過程中可能產生的弊病。

安裝施工人員應熟悉本產品的結構、性能和技術要求，了解必要的操作規范，并事先制訂合適的安裝工藝規程。
安裝現場需有足夠的起吊能力的吊裝設備。
設備安裝前，設備基礎的預留操作空間和地腳螺栓預留孔的坐標位置應認真檢查，并應符合設備總圖及有關基礎設計資料的規定。設備的縱、橫基礎坐標（縱橫軸線）分別是設備的中心線和轉子的軸心線。
安裝
1. 破碎機必須安裝在鋼筋混凝土基礎上，基礎高度、深度和面積大小應根據當?shù)赝临|(zhì)條件，單進行計算，本機可安裝于鋼架上。
2. 基面要求平直，機體與基礎的相交面不得漏灰，地腳螺栓應反復緊固。
3. 基礎下部應有足夠的空間，以便安裝運送設備和設備檢修。
4. 設備與基礎之間應填有吸震材料。
5. 本機電機位置可左、右布置，常規產品在主機的右側，如有變化需在訂貨時告知供貨方。
安裝、更換或調整板錘時，應注意板錘的稱重。對稱位置板錘重量差應控制到最小狀態，確保轉子運轉平衡。
在第一次起動之前和和較長時間運行后，必須檢查反擊板下部邊緣與板錘上部的間隙。確保前反擊架與板錘的間隙是后反擊架與板錘的間隙寬度的二倍。

出廠時間隙調整為:

前反擊架襯板與板錘間隙為60mm 后反擊架襯板與板錘間隙為30mm
避免反擊式破碎機受到外來硬物的損傷，在機殼上需裝進料斗，同樣，破碎后物料到皮帶輸送機的溜槽需安裝在破碎機出料口的下部。

反擊式破碎機的調試

試運行準備工作
檢查軸承內是否有適量的油脂。
檢查各個活動銷軸處是否有堵、卡現象，并涂上適量潤滑脂。
檢查反擊襯板與轉子間的間隙是否達到要求。
空負荷運轉：
負荷試運轉：機器空負荷試車情況正常后，方可進行負荷試運轉。負荷試運轉的連續時間不少于4小時。

反擊破碎機的操作規程

本機器在每班開機前，應內外檢查各個旋轉部件的緊固螺栓有無松動現象。一旦發現應立即予以排除。機內螺栓應每周檢查一次。
機器應均勻給料，嚴禁金屬異物進入機內。操作人員聽到金屬敲擊聲或看到電流表顯示超負荷等現象時，應立即停機，待機器安全停機后，排除異物后檢查各有關轉動零件有無損壞。確認正常后，才可以繼續開機給料。
本機只能在空載狀態下啟動，當物料全部破碎并排出機外時，才允許停機。

維護與保養

為保障本機的正常工作和延續機器的使用壽命，用戶應對該機進行經常的維護和保養。

新機器投入運行后，每次工作完畢時必須對機器進行詳細的檢查。大約運行兩周后，只需每月對機器進行一次詳細的檢查。設備的電機、潤滑每周做一次詳細的檢查。檢查的內容應包括固定部位的緊固情況，皮帶傳動、軸承密封、電器開關的情況。
必須每周對機器的主要零件如板錘、反擊襯板、襯板的磨損情況進行檢查，并結合檢修周期建立定期的維護和更換制度。

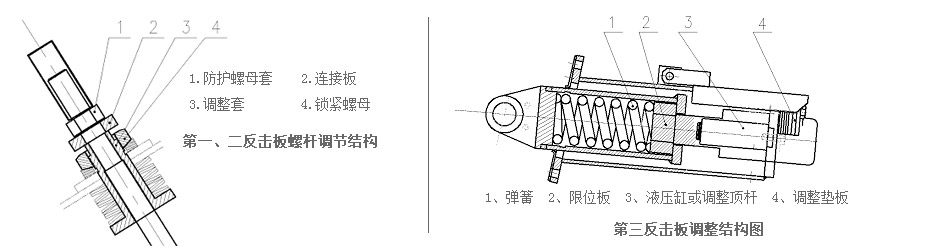

轉子和反擊襯板的間隙調整

轉子在運轉時，轉子于反擊襯板之間的間隙是不能被調整。如物料成塊的滯留在反擊板和機殼之間，建議在重新調整間隙之前稍微抬起反擊架。這樣成塊的進料會變松，反擊架容易調整。如果抬起反擊架不夠充足，可在放松的拉桿上輕拍（用一塊木板保護）。轉子和反擊襯板間的間隙由機器的調整裝置來完成。首先松開螺桿套，然后再轉動長螺母，此時，拉桿會沿箭頭方向運動，調整好后再將螺桿套擰緊。間隙大小情況可通過打開機架左右的側門進行觀察，用戶須特別注意，以上這些工作必須在停機后進行，以免發生意外。

更換易損件

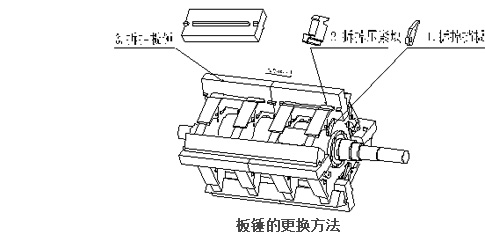

板錘

更換易損件時，首先打開后上架。本機采用棘輪翻蓋裝置。使用時，先將后上架與中箱體上聯結螺栓卸下，然后二人兩邊同時操作棘輪翻蓋裝置上的手柄，將后上架徐徐打開，在此同時，可利用機架上方的吊掛裝置吊住后上架。轉動棘輪上的換向手柄，重復上述過程，既合上后上架。
板錘磨損到一定程度時應及時調整或更換以避免緊固件與其他部件的損傷。
用棘輪翻蓋裝置將后上架打開。用手轉動轉子，將需調整或更換的板錘轉至檢修門處，然后固定轉子。拆去板錘定位零件：首先將定位件轉至適當位置，再將壓緊塊沿軸向拆出。然后將板錘沿軸向從檢修門處推出，或從機架中間吊出。拆卸時需用手錘在板錘上輕輕敲打。
安裝板錘時，顛倒上述步驟即可。但須注意重量近似相同的板錘安裝在相對位置，以避免工作時不平衡。

反擊襯板

打開后上架，拆除固定反擊襯板用的開口銷、開槽螺母、螺栓，即可將磨損后的反擊襯板更換。如果安裝新的反擊襯板，顛倒上述步驟即可。

調整襯板均需打開后上架，所有襯板允許在磨損較重的地域和磨損較輕的地域互換。當一件襯板僅僅在一邊被磨損盡，它可轉動90°或180°繼續使用。發現有物料積壓在反擊

架上面卡住反擊架時，可利用墊圈及螺栓墊在反擊架側面的襯板后面以減小其間隙，以避免此現象的出現。

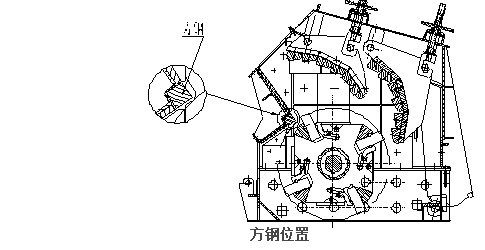

進料口底部與板錘之間間隙

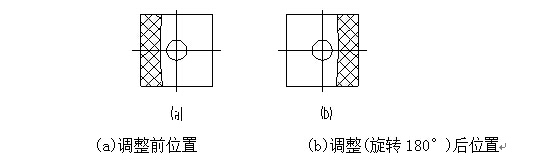

在進料口底部有一方鋼，當下料處一角磨損時可旋轉90°，來控制未經破碎骨料的下料。調整時，需卸下機架兩側的方蓋，然后抽出方鋼，旋轉后再裝入。

潤滑

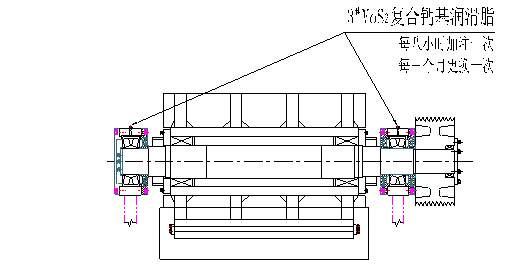

必須嚴格遵守潤滑說明，以確保破碎機正常率的工作。（見下圖）

經常檢查軸承座密封是否良好。
每工作八個小時軸承內應加注潤滑脂一次，主軸兩端的軸承采用二硫化鉬脂（3號鋰基脂）潤滑。
每三個月必須更換潤滑脂（油）一次及更換油毛氈。換油前應用潔凈的汽油或煤油仔細的沖洗軸承，加入軸承內的潤滑脂為軸承空腔容積的50～70%。
在正常情況下，軸承溫升不應超過35℃，溫度超過70℃為出現異常，應立即停車，查明原因，排除故障后，方可重新啟動。

注：不同型號機器潤滑位置略有不同（均在軸承座上），請用戶以收到的機器上標示的潤滑位置為準。

可能發生的故障和消除方法：

振動量驟然增加

故障原因

更換或裝配板錘時，板錘未稱重，未作平衡
消除方法

重新安裝板錘，轉子進行平衡校正

出料過大

故障原因

反擊襯板或板錘磨損過多，引起間隙過大
消除方法

通過調整前后反擊架間隙或更換襯板和板錘

機器內部產生敲擊聲

故障原因

1、不能破碎的物料進入機器內部；

2、襯板緊固件松弛，板錘撞擊在襯板上；

3、板錘或其他零件斷裂。
消除方法

1、停車后清理破碎腔；

2、檢查襯板的緊固情況及板錘與襯板之間間隙；

3、更換斷裂件。

軸承溫度過高

故障原因

1、潤滑脂過多或不足

2、潤滑脂臟污；

3、軸承損壞。
消除方法

1、檢查潤滑脂是否適量；

2、清洗軸承后更換潤滑脂；

3、更換軸承。

安全注意事項

機器運轉時，工作人員不能站立在慣性力作用線的范圍內，電器開關的安裝也要避開這個位置。
機器運轉時，嚴禁打開檢查門觀察機器內情況，嚴禁進行任何調整、清理、檢修等工作，以免發生危險。
嚴禁向機器內投入不能破碎的物料，以免損壞機器。
機器在檢修時，首先應切斷電源。
在機器運轉中，嚴禁機器超負荷工作。
電器設備應接地，電線應可靠絕緣，并裝在蛇皮管內
啟閉上蓋系統時，嚴禁在上蓋運動的兩個方向有人存在，開啟結束時，必須在支臂下部墊好墊塊，并保障牢固可靠安全后方可進行其他工作。

歐版反擊式破碎機—安裝

本機由我廠裝配后成臺供應，當用戶收到本機后，應對設備進行檢查和清點，以消除運輸過程中可能產生的弊病。

安裝施工人員應熟悉本產品的結構、性能和技術要求，了解必要的操作規范，并事先制訂合適的安裝工藝規程。
安裝現場需有足夠的起吊能力的吊裝設備。
設備安裝前，設備基礎的預留操作空間和地腳螺栓預留孔的坐標位置應認真檢查，并應符合設備總圖及有關基礎設計資料的規定。設備的縱、橫基礎坐標(縱橫軸線)分別是設備的中心線和轉子的軸心線。各預留空間和地腳螺栓預留孔的中心位置偏差不得大于±lOmm。
機體安裝
安裝、更換或調整板錘時，應注意板錘的稱重。對稱位置板錘重量差應控制到最小狀態。
在第一次起動之前和較長時間運行后，須檢查反擊板下部邊緣與板錘上部的間隙。確保最后的一個反擊架與板錘的間隙。

出廠時間隙調整為:

歐版三腔反擊破：第一反擊架與板錘間隙為120mm。第二反擊架與板錘間隙為60mm。第三反擊架與板錘間隙為40mm。

歐版兩腔反擊破：第一反擊架與板錘間隙為240-300mm。第二反擊架與板錘間隙為80mm。

正確的間隙是保障設備安全的運行。
為避免反擊式破碎機受到外來硬物的損傷，在機殼上需裝進料斗，同樣，破碎后物料到皮帶輸送機的溜槽需安裝在破碎機出料口的下部。

歐版反擊式破碎機—調試

試運行準備工作

檢查并確認破碎機體內沒有其它異物和物料。
檢查所有緊固零件是否鎖牢固。
檢查各檢修門是否密封。
檢查軸承內加有適量的油脂。
檢查各活動銷軸處是否有卡住現象，并涂上適量潤滑油脂。
檢查反擊襯板與轉子間的間隙是否達到要求。

空負荷運轉

在起動電動機試車前，可先用人工盤動，確認無異常聲響后再空負荷啟動。
空負荷試車必須遵循先點動后連續的原則，確認無異常聲響后再空負荷試車。
空機運轉時要求機器運轉平穩，無異常振動及響聲?？者\(yùn)轉試車連續時間不少于2小時，軸承溫度穩定，正常溫升應小于35℃。

負荷試運轉

機器空負荷試車情況正常后，方可進行負荷試運轉。負荷試運轉的連續時間不少于4小時。

給料：本機必須采用送料裝置均勻連續給料，并待碎料分布于轉子工作部分的全長上，這樣即保障生產能力，又可避免堵料和悶車現象、延長機器使用壽命。送料裝置電氣控制系統應與破碎機的電氣控制系統連鎖，當破碎機超負荷時，輸送皮帶便可自動切斷電源，停止給料。
破碎機停機：每次停機前應先停止迸料工作，待破碎腔內的物料完全破碎排出后，方可切斷電源停機。
負荷試運轉完成后，應對所有聯接螺栓、地腳螺栓的緊固情況、板錘的定位情況、襯板固定情況進行檢查，并進行必要的調整。

歐版反擊式破碎機—維護與保養

為保障本機的正常工作和延續機器的使用壽命，用戶應對該機進行經常的維護和保養。

新機器投入運行后，每次工作完畢時必須對機器進行詳細的檢查。大約運轉兩周后，只需每月對機器進行一次詳細的檢查。設備的電機、潤滑需每周作一次詳細的檢查。檢查的內容應包括固定部位的緊固情況，皮帶傳動、軸承密封、電器開關的情況。
必須每周對機器的主要零件如板錘、反擊襯板、襯板的磨損情況進行檢查，并結合檢修周期建立定期的維修和更換制度。。
轉子和反擊襯板的間隙調整當轉子在運轉時，轉子與反擊襯板之間的間隙不能有效地被調整。如物料成塊地滯留在反擊板與機殼之間，建議再重新調整間隙之間稍微抬起反擊架，這樣成塊的進料會變松，反擊架容易調整。如果抬起反擊架不夠充足，可在放松的拉桿上輕拍（用一塊木板保護）。轉子和第一、二反擊板間的間隙由機械的調整裝置來完成(如下圖)。首先松開防護螺母套1，用頂絲頂起聯接板，然后再松開鎖緊螺母4，轉動調整套3，此時，拉桿會沿上下方向運動，調整好后再將鎖緊螺母4擰緊。松開頂絲放下聯接板2，并卡住調整螺母3，擰緊防護螺母1。間隙大小情況可通過打開機架上側墻門進行觀察，用戶必須特別注意，以上這些工作必須在停機后進行，以免發生意外。

更換易損件

更換易損件時，首先打開后上架。本機采用絲桿或液壓翻蓋裝置。使用時，先將機架之間的聯接螺栓卸下，然后二人兩邊同時操作翻蓋裝置上的手柄，將后上機架徐徐打開，打開至圖示位置(如下圖)即結束，更換易損件后，再次利用翻蓋裝置，重復上述過程，即合上后上架

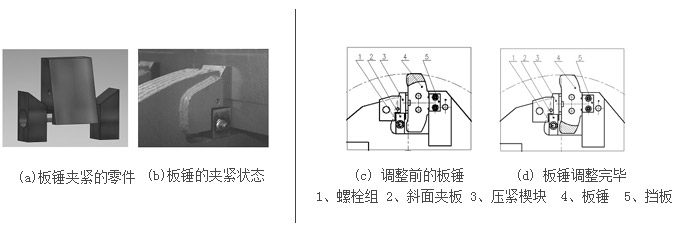

更換易損件—板錘

板錘磨損到一定的程度時應及時調整或更換，以避免緊固件與其它部件的損傷。板錘的調整如下圖左所示。

用絲桿或液壓翻蓋裝置將后上架打開。用手轉動轉子，將需調整或更換的板錘轉至檢修門處，然后用安全裝置固定轉子。拆去板錘定位零件：首先將定位擋板去掉，松開螺栓組，依次去掉序號2、3，最后利用錘頭兩端的孔吊出錘頭，調頭后如上圖位置，再將錘頭依次壓緊。

特別注意重量近似相同的板錘安裝在相對位置，以避免工作時不平衡。嚴重的振動將大大影響軸承的壽命。設備無法正常使用。

更換易損件—反擊襯板

1、打開后上機架，拆除固定反擊襯板用的螺母、螺栓，即可將磨損后的反擊襯板更換。如果安裝新的反擊襯板，顛倒上述步驟即可。

2、調整襯板均需打開后上架，所有襯板允許在磨損較重的地域和磨損較輕的地域互換。當一件襯板僅僅在一邊被磨損盡，它可轉動90°或180°繼續使用發現有物料積壓在反擊架上面卡住反擊架時，可利用墊圈及螺栓墊在反擊架側面的襯板后面以及減小其間隙，避免此現象的出現。

脹套聯接的拆裝和擰緊檢查

本設備電機輪、大皮帶輪、轉子體的固定均采用無鍵脹套聯接。

脹套在拆卸時應注意在圓周上以對角交叉的順序分幾步擰松鎖緊螺釘，但不要全部擰出，取下螺釘和墊圈，并以螺紋較大的螺栓旋入拆卸螺孔中，輕敲所有螺釘頭部，使脹套松動拉出。

脹套在裝配之前所有相關零件表面必須清洗干凈，并稍稍涂油。鎖緊螺釘必須涂上足夠的油脂，注意所有油脂不得含有二硫化鉬添加劑。此后，將脹套裝進 軸和輪之間，輕輕擰緊鎖緊螺釘，再用槽輪裝配工具，將槽輪頂緊在正確位置，最后用力矩扳手在圓周上以對角交叉的順序均勻的分三部(分別以1／3MA，l／2MA和MA)擰緊螺釘，直至每個螺釘都達到規定的擰緊力矩MA。在使用力矩扳手之前，務必檢查或調定所需的擰緊力矩MA。完成后在脹套外露表面及螺釘頭部涂上防銹油脂。

各處脹套所需的擰緊力矩表:

	電機輪脹套 MA(N.m)	主軸輪脹套 MA(N.m)	轉子體脹套 MA(N.m)
PFC1210	83	230	355
PFC1214	145	230	355
PFC1315	145	355	485
PFC1318	145	355	485

潤滑

必須嚴格遵守潤滑說明，以確保破碎機正常率的工作。

經常注意和及時做好摩擦面的潤滑工作。
本機使用的潤滑油應根據使用地的氣候條件來決定。
每工作八小時軸承內應加注潤滑脂一次，主軸兩端的軸承采用二硫化鉬脂(3號鋰基脂)潤滑。
每三個月更換潤滑油一次。換油前應用潔凈的汽油或煤油仔細地沖洗軸承，加入軸承內的潤滑脂為軸承空腔容積的50～70％。
在正常情況下，軸承正常溫度在35℃左右，溫度超過70℃為出現異常，應立即停車，查明原因，排除故障后，方可重新啟動。
